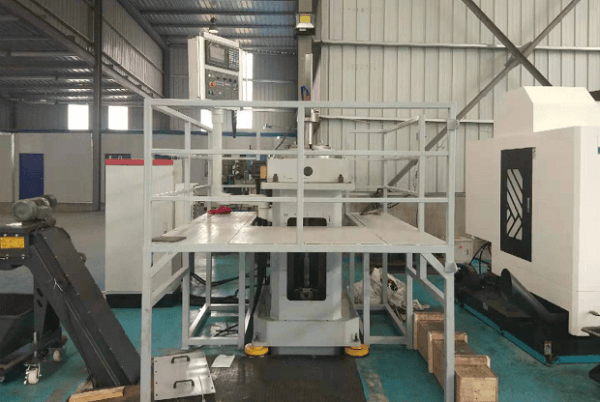

是一种新型数控内拉床， 它能取代传统内拉床、电解机床和膛线机加工孔内螺旋油槽、内螺旋齿轮、螺旋内花键、等各型螺旋槽以及膛线。

一、机床型号: NCK32-900

二、加工原理

该机床采用独特的内孔定心技术和特别的进刀原理，定心简单准确，装夹容易。

Z轴：伺服电机驱动拉刀系统作往复上下主运动；

X轴：伺服电机驱动进刀系统作进给运动控制进刀量；

C轴：自动数控分度盘作旋转运动配合主运动和进给运动完成孔内螺旋槽或膛线的加工成形。

三、机床性能

1.该机床运行平稳，无冲击震动，无爬行、抖动缺陷；加工时噪音低。

2.拉削速度和进给量可无极调速。

3.刀具为单刀块，拉削后可磨刃、修刃后重复使用，刀块价格低，使用成本远远低于拉刀。

4.整体加工质量好，其加工精度能确保内螺纹距及螺纹起点公差，且精度可靠。

5.使用触摸屏控制，可预先设置进刀量、退刀量、回程量，操作简单，几乎不用维护。

6.性能稳定，加工效率高，节约能源，加工成本低，使用寿命长 。

7.机床结构紧密，占地面积少。

8.该机床还能加工内孔平键键槽、不同齿形内花键。

●该机床设计新颖，融合了德国和美国的相关技术，集先进的滚珠丝杠、直线导轨驱动和运行机构、电气、排屑、润滑、冷却、机床主体为一体。

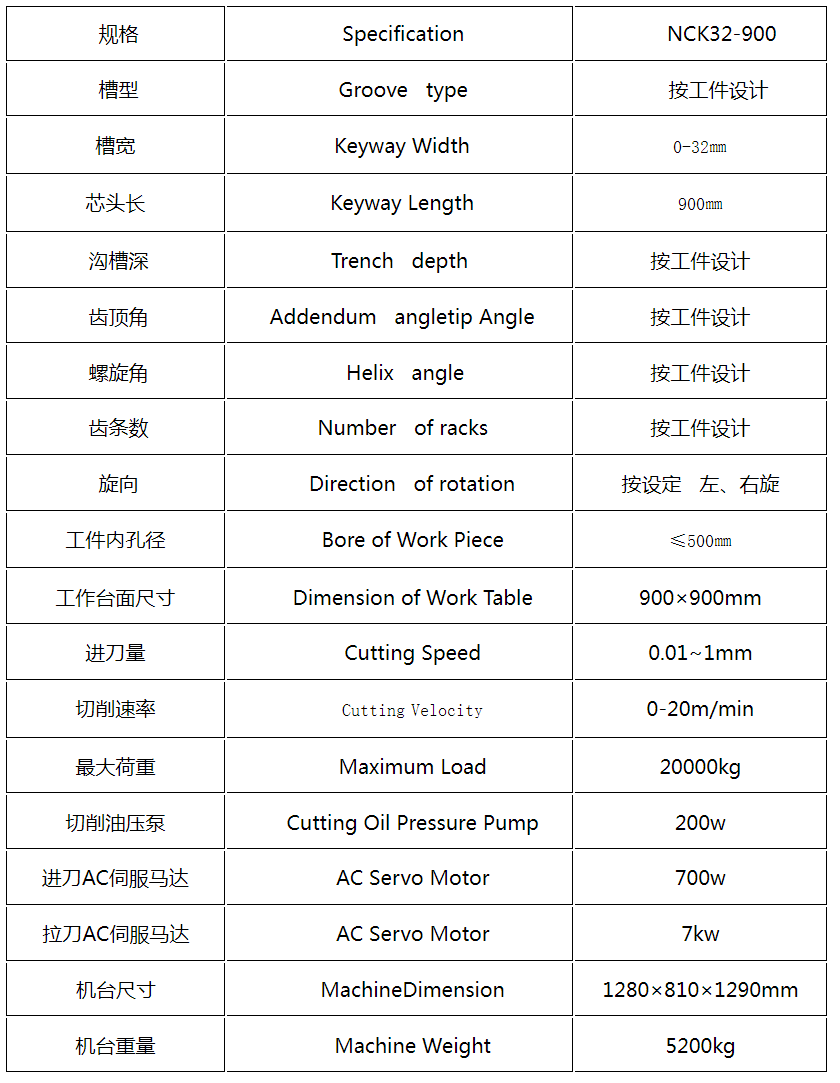

二、机床技术参数

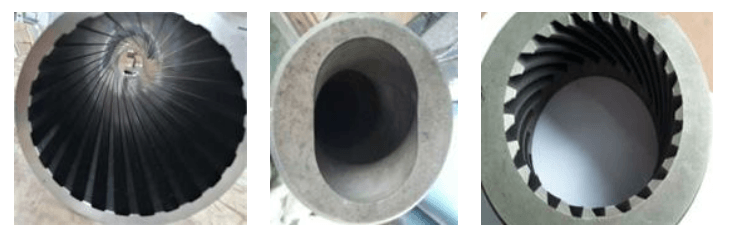

三、加工案例图
