数控盲孔通孔键槽插床是一种新式键槽加工机床，它完全改变了老式插床、内拉床、线切割加工内孔键槽的理念，综合了插、拉、刨床三者的优点 ，设计新颖，并采用数控技术和独特的内孔定心工艺以及特殊的进刀原理，它的加工速度和加工精度是传统方法没法比的，加工精度好，速度快，可代替插床、内拉床、线切割机床加工短空心轴、轮盘类工件的通孔、有障碍台肩的内孔、盲孔键槽。

一、数控盲孔通孔键槽插床的组成

1、 床身及工作台        2、液压驱动上下运行主插削系统

3、伺服进给系统        4、冷却和切削油循环系统

5、数控系统和电气柜     6、刀杆、刀具和夹具

二、数控盲孔通孔键槽插床加工原理

1、 采用液压作往复上下运动，上下速度由调速阀控制。

2、 切削油直接冲刷在导引杆和插刀上,起冷却、润滑作用，以确保加工精度,提高生产效率。

3、 使用触摸屏控制，可预先设置进刀量、退刀量、回程量，操作简单。

4、 采用先进的数控系统，性能稳定。

5、 重复加工精度高，加工深度可控制。

三、数控盲孔通孔键槽插床性能特征

1、内孔定心、装夹方便      2、自动地插削和进刀

3、不让刀                4、可加工淬火前和淬火后的材料

5、加工精度高，速度快       6、结构紧密，占地面积少

7、性能稳定，使用寿命长     8、采用程序控制，操作简单，几乎不需维护

四、加工用途与范围

 盲孔和通孔中的工各种键槽和型面，键槽宽：2~36mm、键槽长：≤450mm、孔径5~150mm。

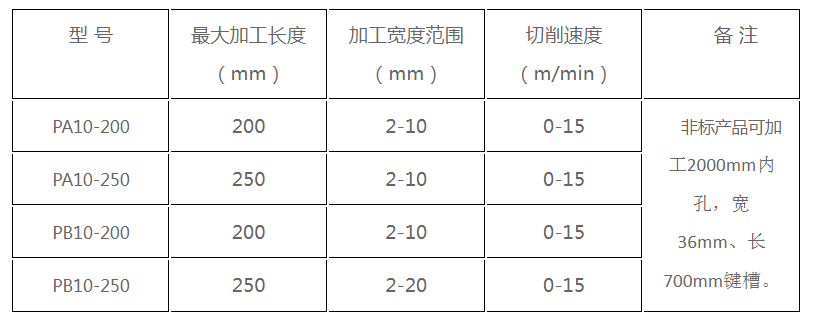

五、数控盲孔通孔键槽插床主要工艺参数

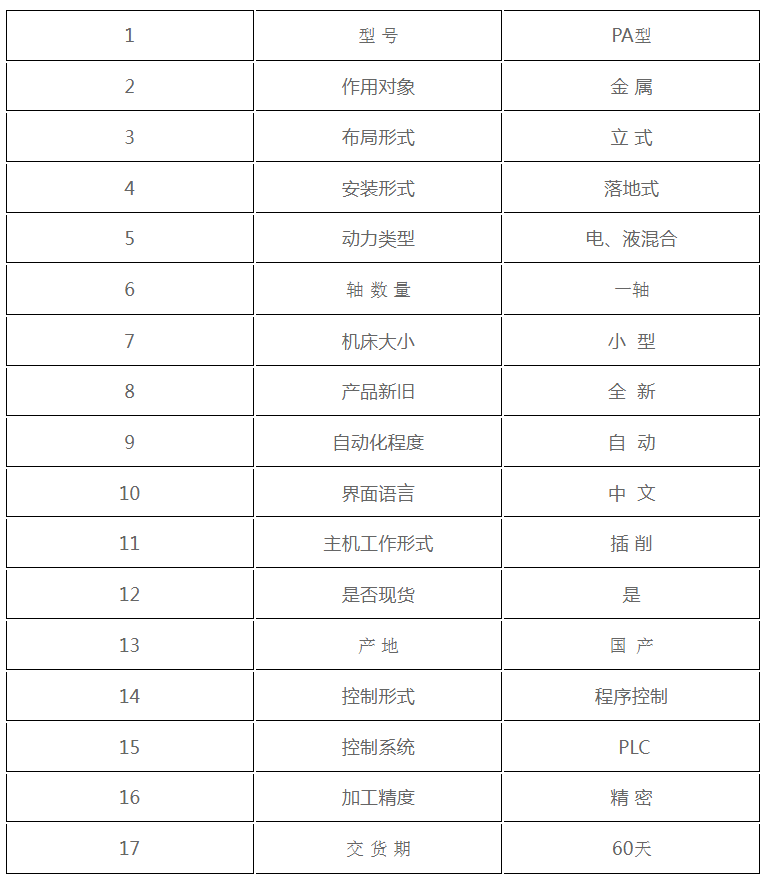

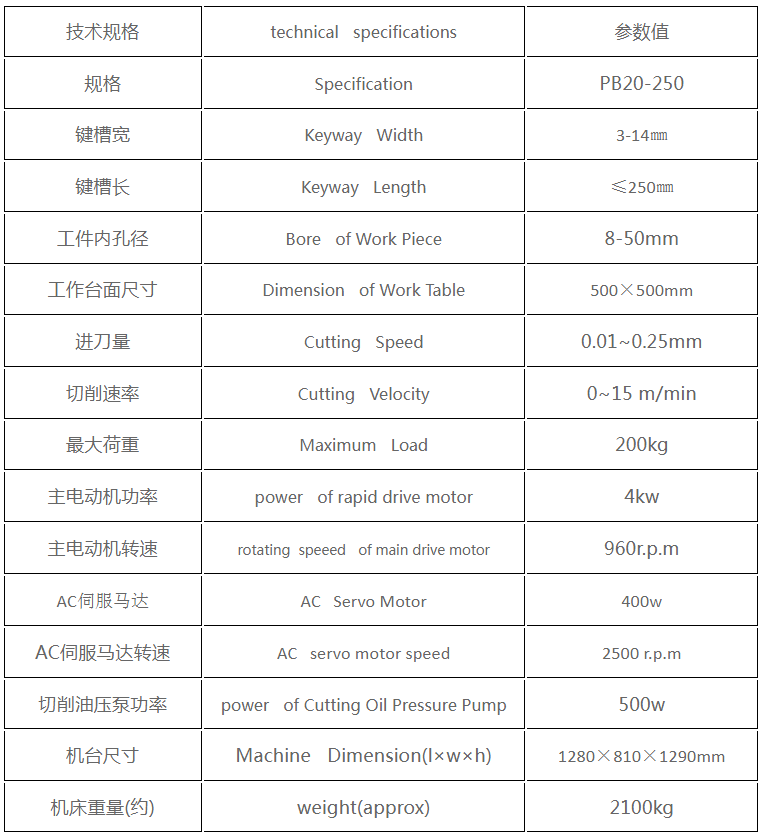

六 、数控盲孔通孔键槽插床主要技术参数（以PA 250型数控键槽插床为例）

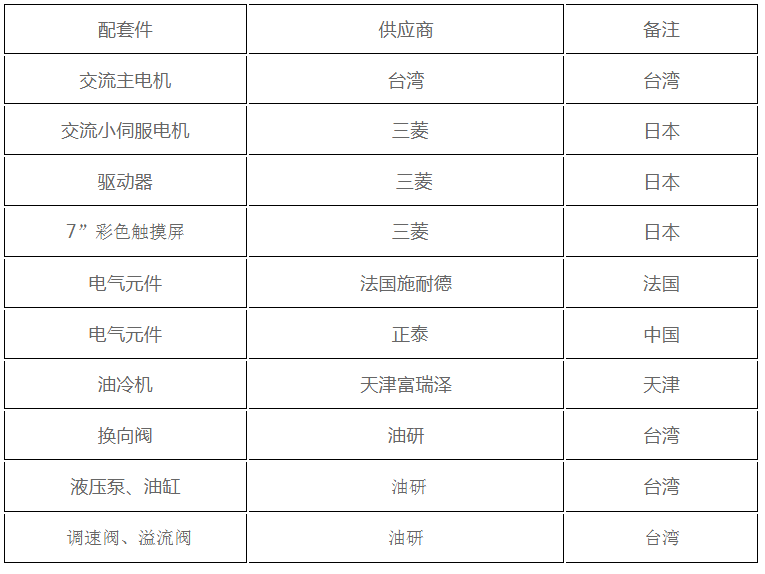

 六、数控盲孔通孔键槽插床主要配套件供应商

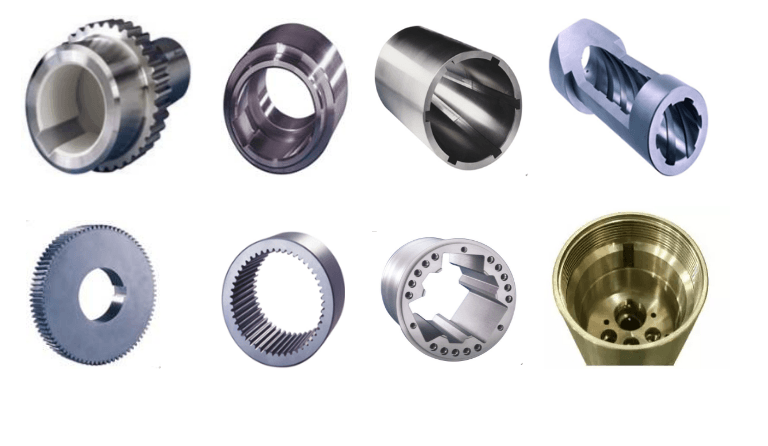

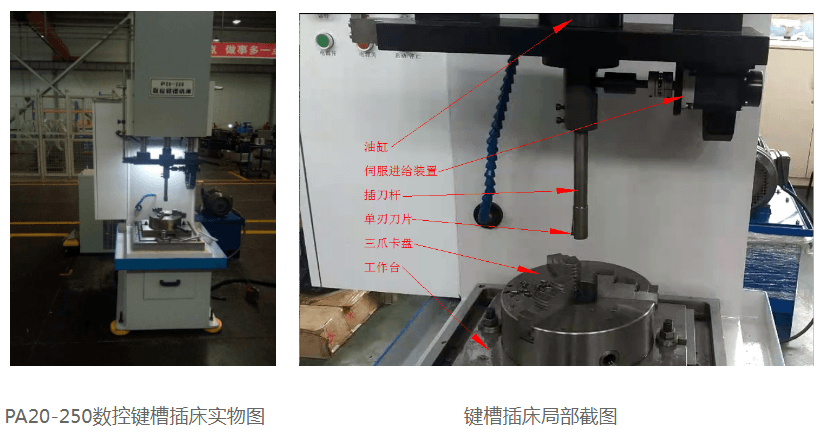

 六、数控盲孔通孔键槽插床加工案例图
