超长孔内花键加工（内花键拉键槽）

传统的方法是用插床、拉床、线切割机床，但对于筒体内孔径超过90mm、长度超过 1500m 以上的内孔花键加工，上述机床难以进行，且达不到质量要求。 目前超长内花键拉槽加工 送往有电解机床的军工企业加工长内孔键槽，交货期长达半年乃至八个月，且费用高，影响公司的成本和运营。我公司特别制造的一种NCK100~2800型单刀式超长内孔槽数控拉床 可加工 1500~2800mm 长的金属和非金属筒体的内孔平键槽、花键槽。

筒体尺寸为： φ 内 159mm 、 φ外 218 mm ，长 2400mm ，花键槽， 6 槽均分。材料为 45 号钢

键槽尺寸为：25 x2400mm ，槽深10 mm

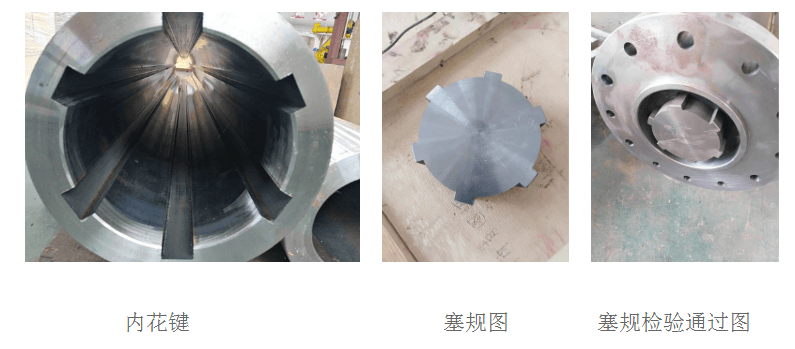

加工精度：槽型尺寸公差0.02mm要求，粗糙度Ra2.0，用塞规检验完全合格。

加工时间：除去设计、制作工装和夹具的时间，上机加工时间为6x8个工时。
